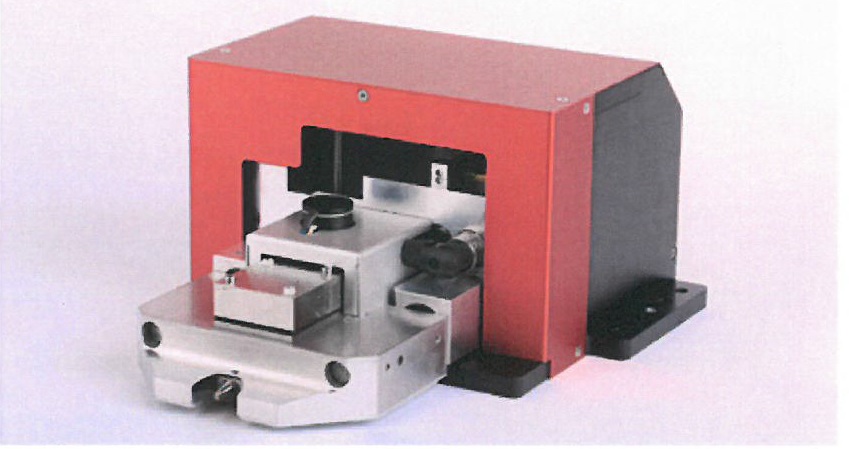

FocusMonitor FM+ |

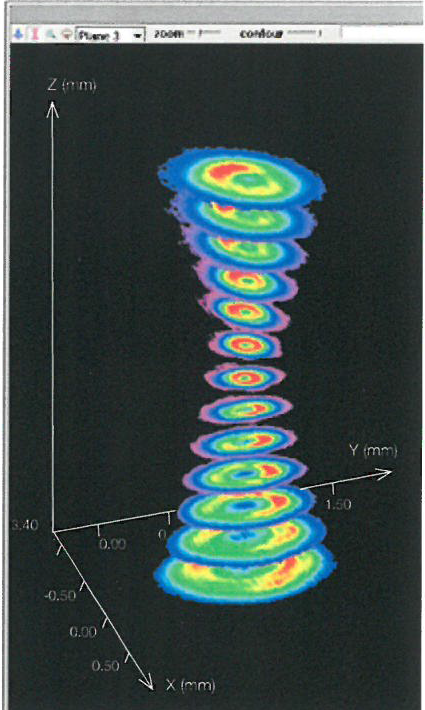

PRIMES社のフォーカスモニターFM+は、レーザ溶接、切断、表面改質などに使用される高出力レーザ用の計測器です。集光点だけでなく、集光過程やデフォーカス過程においても計測が可能で、M2の測定も可能です。また測定チップを交換することで、波長の異なるレーザでもご使用いただくことができます。(測定チップは簡単に、そして数分で交換することが可能です。) |
測定パラメータ | |||
パワーレンジ | 30W - 50,000W | ||
波長 | 0.4 - 12μm | ||
ビームサイズ | 150 - 3000μm (オプションで最大5,000μm) | ||
小スポット計測(オプション) | 100 - 150μm | ||
確定パラメータ | |||
焦点位置 x,y,z | 〇 | ||
集光半径 x,y | 〇 | ||

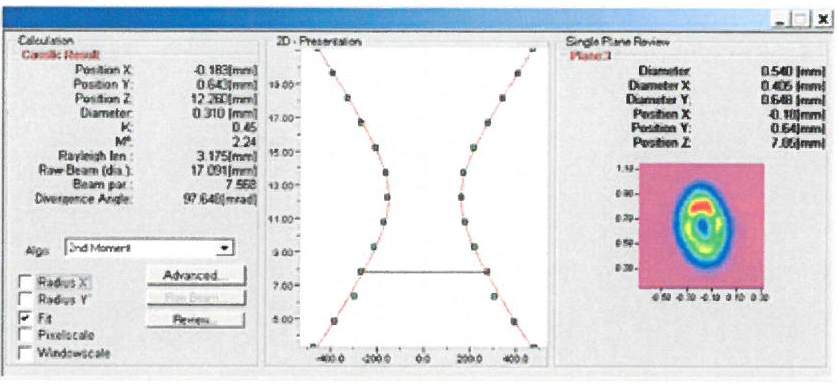

M2 | 〇 | ||
測定レイリー長 | 28mm | ||
集光ビーム径 | 〇 | ||
BPP | 〇 | ||
拡がり角 | 〇 | ||
ピークパワー密度 | CO2レーザ:30MW/㎠ NIRレーザ:10MW/㎠ |
||

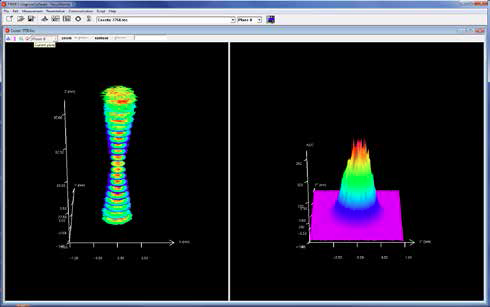

ビーム強度分布 | 2D, 3D | ||
86%ビーム径(1/e²) | 〇 | ||
2ndモーメント | 〇 | ||
自動測定範囲>4レイリーの測定距離 | オプション | ||
測定時間/低解像度・平面(32 x 32ピクセル) | 3秒 | ||
測定時間/高解像度・平面(256 x 256ピクセル) | 30秒 | ||
測定システムの機能 | |||
作業範囲 x-y | 8 x 8mm (オプションで12 x 12mm, 12 x 24mm) |
||
作動範囲 z | 120mm | ||
測定範囲 | 0.1x0.1 - 8x8mm(64ピクセル) | ||
分解能 | 32x32 - 1024x1024ピクセル | ||
回転速度 | 1875, 3750, 7500rpm | ||
ラインフォーカス | 〇 | ||
ラインスキャン | オプション | ||
供給データ | |||
電源 | 24V DC±5%, max 3.5A | ||
保護用ガス | 約0.5bar(オプション) | ||
コミュニケーション | |||
インターフェース | イーサネット | ||
トリガーディレイポート | オプション | ||
寸法・重量 | |||
寸法(LxWxH) | 280 x 242 x 218mm | ||
重量 | 7.2kg | ||
環境条件 | |||
動作温度 | 10~40℃ | ||
湿度 | 10~80% | ||
