精密加工用マルチフォーカスレンズMULTI FOCUS LENS

　　HOME＞取扱製品＞オプティクス＞マルチフォーカスレンズ> 精密加工用マルチフォーカスレンズ
ガラス加工や精密加工に最適なマルチフォーカスレンズです。

　→foXXus_0-0.21_q
　→foXXus_0.015-0.047_NA0.8
　→foXXus_0.07-0.22_NA0.38

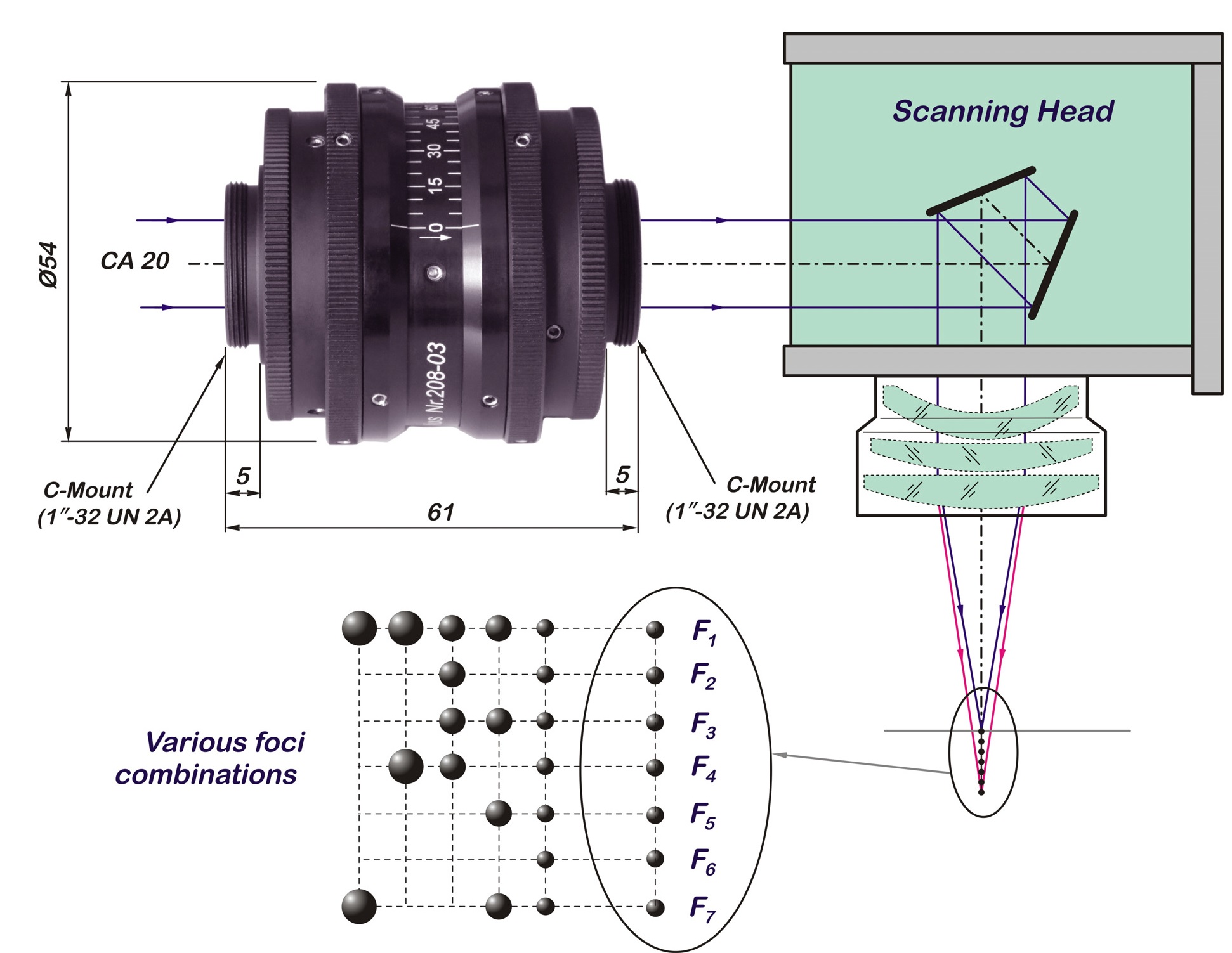

foXXcus_0-0.21_q
縦方向（深さ方向）に最大7焦点をもつレンズモジュールです。ガラス切断や精密加工に最適です。

カタログのダウンロードはこちら

【仕様】
Fθレンズの焦点距離  100mm　※参考
 △F   エアー 0~38~29~38~38~29~38μｍ(0~210μm)
ガラス 0~57~43~57~57~43~57μｍ(0~314μm)
アルミナ 0~68~51~68~68~51~68μｍ(0~374μm)
CA 20mm
NA  0.1
焦点距離  202mm
WD  ｆθレンズの焦点面
 波長帯域  1020〜1100nm
510〜550nm
340〜370nm
※ご希望の波長に対応致します。
ビームウエスト径
（2ω）		 1064nm 9.2μm
532nm 4.6μm
355nm 3.1μm
視野角   ±3°
 WD   ｆθレンズの焦点面
 最大パルスエネルギ  25ｍJ (5ns)
 マウント  Cマウント (1” -32 UN 2A)
 寸法  D:Φ54mm
L:64mm


【アプリケーション】
　● ガラス切断
　● サファイア、透明脆弱素材などの切断
　● 多層加工が必要な精密加工

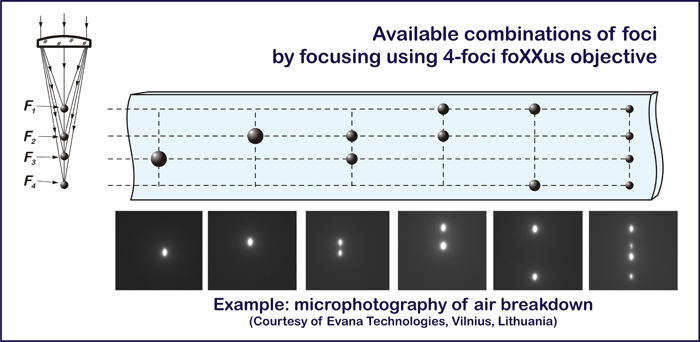

foXXus_0.015-0.047_NA0.8
縦方向（深さ方向）に最大4焦点をもつレンズモジュールです。ガラス切断、サファイア切断に最適です。

カタログのダウンロードはこちら
【仕様】
 △F   エアー 2焦点：15, 47μm
4焦点：16~15~16μm
ガラス 2焦点：24, 72μm
4焦点：24~24~24μm
アルミナ 2焦点：28, 86μm
4焦点：29~28~29μm
最大ビーム径 12.9mm
NA  0.8
焦点距離  8.1mm
WD  1.0mm
 波長帯域  1020〜1100nm
510〜550nm
※ご希望の波長に対応致します。
ビームウエスト径
（2ω）		 1064nm 1.1μm
532nm 0.6μm
視野角   ±1°
 最大パルスエネルギ  25ｍJ (5ns)
 マウント  Cマウント (1” -32 UN 2A)
 寸法  D:Φ39mm
L:< 44.5mm


【アプリケーション】
　● ガラス切断
　● サファイア、SiCの切断




　

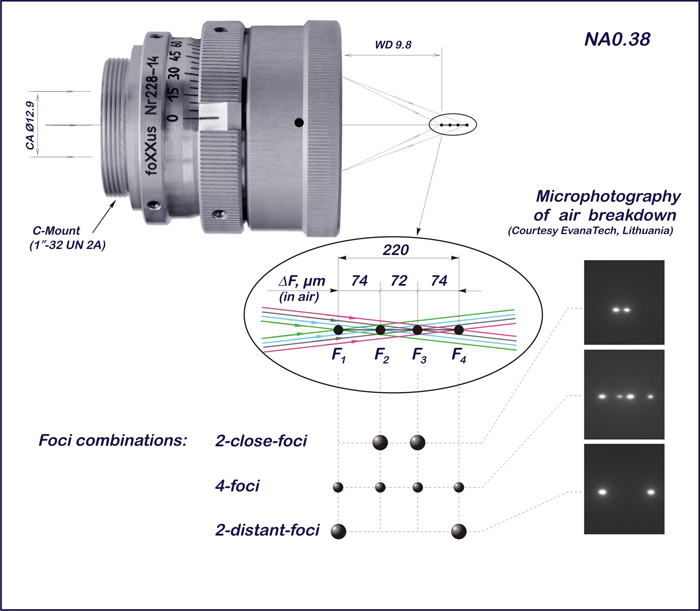

foXXus_0.07-0.22_NA0.38
縦方向（深さ方向）に最大4焦点をもつレンズモジュールです。ガラス切断や精密加工に最適です。


カタログのダウンロードはこちら
【仕様】
 △F   エアー 2焦点：72, 220μm
4焦点：74~72~74μm
ガラス 2焦点：110, 338μm
4焦点：114~110~114μm
アルミナ 2焦点：128, 394μm
4焦点：133~128~133μm
最大ビーム径 12.9mm
NA  0.38
焦点距離  17.0mm
WD  9.8mm
 波長帯域  1020〜1100nm
510〜550nm
340〜370nm
※ご希望の波長に対応致します。
ビームウエスト径
（2ω） 		 1064nm 2.5μm
532nm 1.3μm
355nm 0.9μm
視野角   ±1°
 最大パルスエネルギ  25ｍJ (5ns)
 マウント  Cマウント (1” -32 UN 2A)
 寸法  D:Φ39mm
L:39.8mm


【アプリケーション】
　● ガラス切断
　● サファイア、SiC、透明脆弱素材などの切断
　● 精密加工




　　　　　　　　
