ビームシェーパーBEAM SHAPER

  HOME取扱製品オプティクス>ビームシェーパー

レーザートップハットコンバータ
コリメート光で入射したガウシアンのレーザーをトップハットに成型しコリメート光で出力するπShaperと、成型後に集光レンズを介し、集光ポイント付近でトップハットのほかにドーナッツ、逆ガウスなど様々な強度プロファイルを成型するFocal-πShaperがございます。

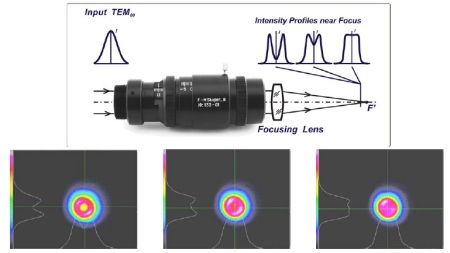

<Focal-πShaper 焦点位置調整によるビーム強度分布の変化>
集光レンズの焦点位置調整により、逆ガウス、ドーナッツ、トップフラットなど様々なビーム強度分布に成形できます。
ピコ秒レーザ、フェムト秒レーザにもご使用いただけます。

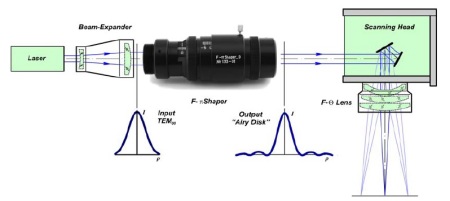

<Focal-πShaper ガルバノスキャナ光学系への組み込み例>
ガルバノスキャナ光学系へ組み込んでのビーム成形も簡単にできます。



 型番 入射ビーム径
(1/e2)
 出射ビーム径 波長
(nm)
 F-piShaper_9_1064_HP 4-6mm
コリメート光
<16mm  1020-1100
  F-piShaper_9_1940  4-6mm
コリメート光
 <16mm   1800-2050
  F-piShaper_9_1550  4-6mm
コリメート光
 <16mm  1450-1650
 F-piShaper_9_TiS
4 - 6 mm
コリメート光
< 16 mm
750-850
  F-piShaper_9_532
4 - 6mm
コリメート光
< 16 mm
520-550
  F-piShaper_9_355
4 - 6 mm
コリメート光
< 16 mm
330-380
   F-piShaper_9_266  4 - 6 mm
コリメート光
 < 16 mm  250-280

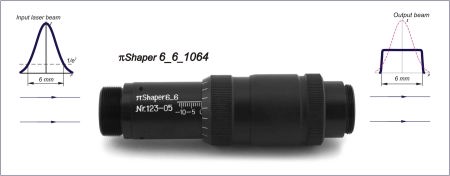

<πShaper>
コリメート光で入射したガウシアンのレーザーをトップハットに成型しコリメート光で出力します。
 型番 入射ビーム径
(1/e2)
 出射ビーム径 波長
(nm)
 piShaper_6_6_1064
6 mm
コリメート光
6 mm
コリメート光
1020-1100
 piShaper_6_6_VIS
6 mm
コリメート光
6 mm
コリメート光
420-680
  piShaper_6_6_TiS
6 mm
コリメート光
6 mm
コリメート光
660-1040
 piShaper_6_6_852
6 mm
コリメート光
6 mm
コリメート光
800-900
piShaper_6_6_532/1064
6 mm
コリメート光
6 mm
コリメート光
520-550
1020-1100
piShaper_6_6_410/820
6 mm
コリメート光
6 mm
コリメート光
400-420
800-840
  piShaper_6_6_1319
6 mm
コリメート光
6 mm
コリメート光
1200-1400
  piShaper_6_6_1550
6 mm
コリメート光
6 mm
コリメート光
1500-1600
  piShaper_6_6_350
6 mm
コリメート光
6 mm
コリメート光
330-370
 piShaper_6_6_350_C
75 mrad
拡散光
6 mm
コリメート光
330-370
piShaper_5.6_6_1064_HP
5.6 mm
コリメート光
6 mm
コリメート光
1020-1100
piShaper_37_34_1064
180 mrad
拡散光
34 mm
コリメート光
1020-1100
piShaper_4.5_4.5_1064
4.5 mm
コリメート光
4.5 mm
コリメート光
1020-1100
piShaper_4.5_4.5_1064C
180 mrad
拡散光
4.5 mm
コリメート光
1020-1100
piShaper_5_6_262
5.6 mm
コリメート光
5.8 mm
コリメート光
250-270
piShaper_5_6_262_VIS
5.8 mm
コリメート光
6 mm
コリメート光
340-560
piShaper_12_12_1064
12.1 - 12.2 mm
コリメート光
12 mm
コリメート光
1020-1100
piShaper_12_12_1064_C
58 mrad
拡散光
12 mm
コリメート光
1020-1100
piShaper_12_12_TiS
11.9 - 12.0 mm
コリメート光
12 mm
コリメート光
700-900
piShaper_12_12_TiS_C
60 mrad
拡散光
12 mm
コリメート光
700-900
piShaper_12_12_355
12.2 mm
コリメート光
12 mm
コリメート光
330-380
piShaper_12_12_355C
60.5 mrad
拡散光
12 mm
コリメート光
330-380
piShaper_12_12_266
12.2 mm
コリメート光
12 mm
コリメート光
250-270
piShaper_12_12_266C
60.5 mrad
拡散光
12 mm
コリメート光
250-270
piShaper_7_7_10.6 7mm
コリメート光
7mm
コリメート光
9.4-11.0
piShaper_12_12_10.6
12 mm
コリメート光
12 mm
コリメート光
9.4-11.0

      カスタマイズのご依頼は こちらよりお問い合わせください
