小型ガルバノスキャナ
Newson社製の小型ガルバノスキャナモジュールです。
Newson社は独自の技術を持ったスキャナメーカーで、豊富なOEM供給実績があります。
小型ガルバノスキャナはボイスコイル方式を採用しており、熱によるドリフトに強く、高速スキャニングが可能です。
レーザーマーカーやレーザー加工装置への組み込みに適しています。
モーター単体から、2Dスキャナヘッド、3Dスキャナヘッドとしてのご提供が可能です。

カタログは下記画像をクリックでダウンロードいただけます。




【特徴】

  ● サーボアンプが内蔵されているためコンパクト
  ● ボイスコイル方式
  ● 信号ケーブルと電源ケーブルが1本に
  ● 低消費電力で熱影響が少ない
  ● 高速かつ長時間のスキャニングが可能
  ● ミラー材質、コーティングの選択が可能
  ● ユーザーによるミラー交換が可能
  ● 3Dオンザフライ加工が可能
  ● 無料ソフトウェアによる操作が可能、さらにソフトウェアの改良にも対応



【型式】

  ● 2D-MSA-A10mini:有効口径10mmで超小型設計で装置組み込みに最適な2軸スキャナです。
  ● 2D-MSA-A10:有効口径10mm, 最大振り角45.8度の2軸スキャナです。
  ● 2D-MSA-A15:有効口径15mm, 最大振り角45.8度の2軸スキャナです。
  ● 2D-MSA-A20:有効口径20mm, 最大振り角45.8度の2軸スキャナです。
  ● 2D-MSA-A30:有効口径30mm, 最大振り角45.8度の2軸スキャナです。

  ※レンズシフトモジュールを搭載することで3Dスキャナとして運用が可能です。
  ※詳しくはカタログをご覧ください。



【アプリケーション例】

  ● レーザーマーカ
  ● レーザー測定
  ● レーザー加工 (切断、穴あけ、溶接、スクライブ)
  ● XYZステージ、ロールtoロール同期加工

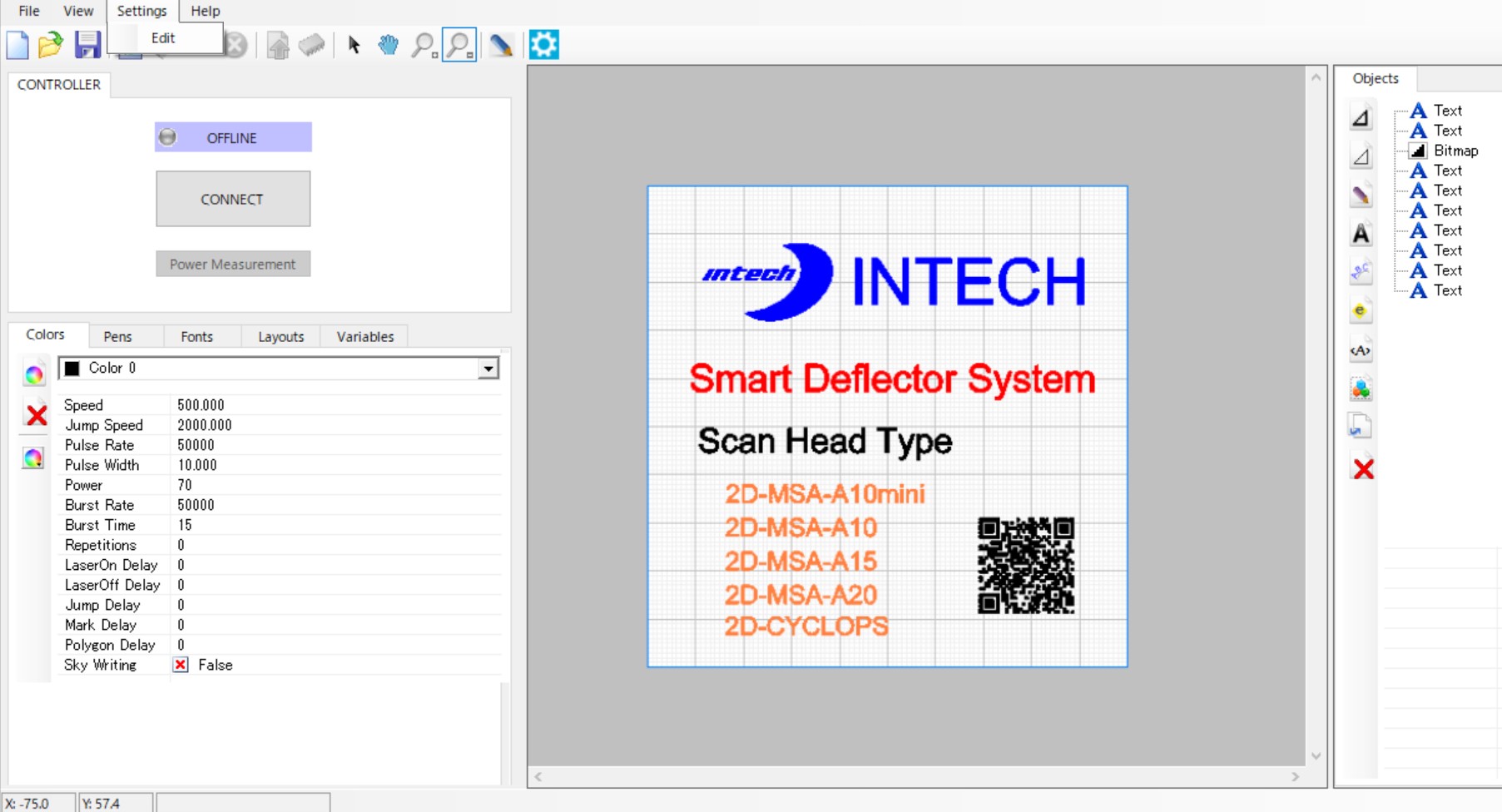

【マーキングソフト機能】

  ● オブジェクト
    テキスト入力、ビットマップインポート、DXFインポート、バーコード、各種線分(直線、円弧、折れ線)

  ● オブジェクト編集
    ハッチング、複製

  ● スキャナ動作
    スピード設定(マーク・ジャンプ)、ウォブリング

  ● ディレイ設定
    レーザONディレイ、レーザOFFディレイ、ジャンプディレイ、マークディレイ、ポリゴンディレイ

  ● レーザ設定
    パルスレート、パルス幅、出力、バースト

  ● イベント
    スリープ、外部信号待ち、信号OUT他







        資料やご説明をご希望の方は     こちらよりご連絡ください


関連製品

ビームエキスパンダ

266nmからCO2まで様々な波長に対応したビームエキスパンダをご提供します。

fθレンズ

266〜10600nmまで幅広いラインナップのfθレンズをご提供します。高出力レーザー用に合成石英を用いたレンズも取り揃えております。

テレセントリックレンズ

266nmから10.6umまで幅広いラインナップのテレセントリックレンズをご提供します。

スキャナ用ミラー

剛性が高く、イナーシャが小さい理想的なスキャナミラーです。更に熱膨張係数が他の材料に比べ極めて低く、高出力レーザーシステムにおいても安定したパフォーマンスをご提供します。
